Асиметрія регульована 40-80 В, мінімальна напруга 160 В, затримка відключення 3-5 с, контакт 1NO / NC. Контакти реле дозволяють видавати інформацію про аварійне відключення
Призначення:

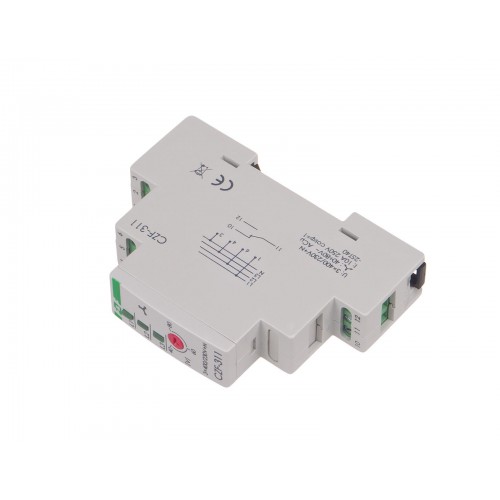

реле захисту електродвигунів CZF-311 призначений для захисту електродвигунів
і електрообладнання, що живляться від трифазної мережі в випадках:
відсутності хоча б однієї з фаз, асиметрії
напруги, обриву нульового проводу, падіння напруги нижче 160В.
Принцип
роботи: якщо параметри мережі, яка живить електродвигун, в межах норми, то
контакти виконавчого реле 11, 12 замкнуті і на
контактор електродвигуна
подається напруга, що керує його включенням. У випадку однієї з перерахованих вище
аварійних ситуацій контакти реле розмикаються і контактор відключається.
Вимкнення у разі асиметрії і зниження напруги менше встановленої величини
відбувається із затримкою 3-5 с. У разі відсутності хоча б однієї з фаз або
обриву нульового проводу виріб вимикається з затримкою 0,1 с. Включення
відбувається автоматично після відновлення напруги живлення.
- Напряжение питания 3х400 в+n
- Исполнительный элемент реле
- Максимальный ток нагрузки 10 а
- Конфигурация контактов 1 x no/nc
- Потребляемая мощность 0,56 вт
- Подключение зажимы винтовые 2,5 мм2
- Задержка выключения 4 с
- Момент затяжки 0,4 нм
- Работа с генераторами нет
- Контроль исчезновения/перекоса фаз да
- Контроль последовательности фаз нет
- Контроль состояния контактора нет
- Гальваническая развязка да
- Асимметрия напряжения 40÷80 в
- Гистерезис напряжения 5 v
- Индикация питания 3 × светодиод зеленый
- Размер 1 модуль типу s (18 мм)
- Монтаж на din-рейке 35 мм
- Диапазон рабочих температур -25÷40°c
