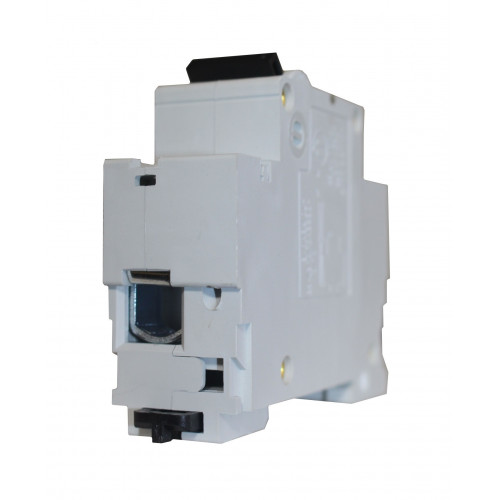

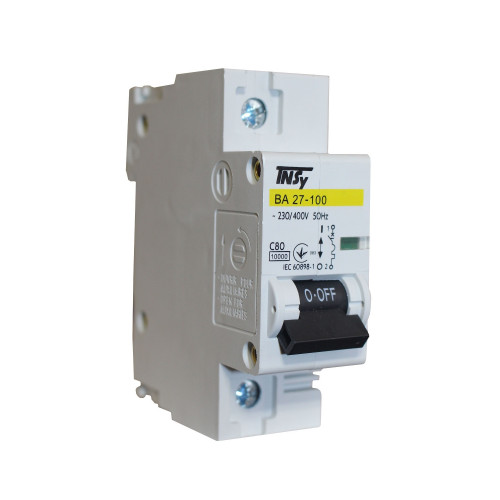

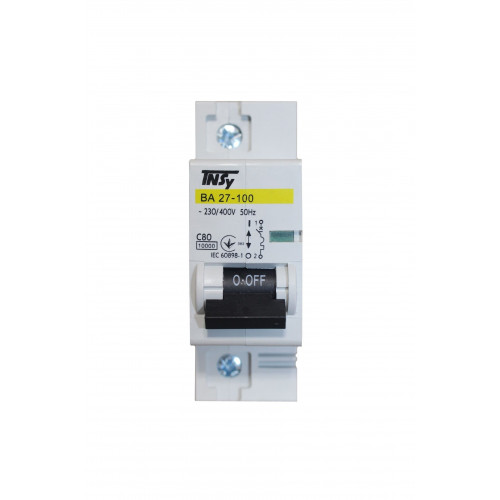

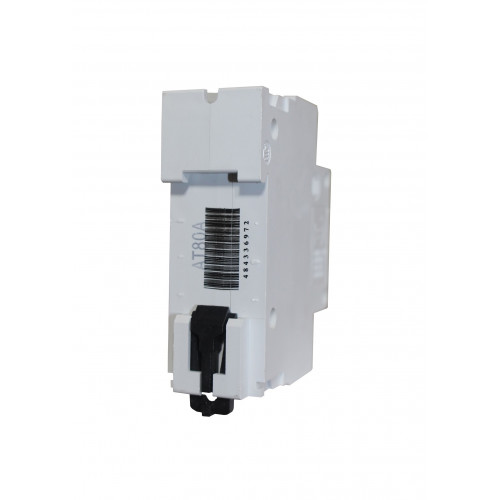

Автоматичний вимикач ВА27-100 1Р 80А 10кА х-ка C TNSy

Автоматичний вимикач ВА27-100 1Р 80А 10кА х-ка C - призначений для експлуатації в однофазних або трифазних електричних мережах змінного струму з номінальною лінійною напругою не більше 400 В частотою 50 Гц.

Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ EN 60947-1, ДСТУ EN 60947-2,

ДСТУ EN 60898-1, ДСТУ EN 61000-3-3, ДСТУ EN 61000-3-2, а також сертифікований на території України. Автоматичний вимикач призначений для захисту від надструмів електроустановок у будівлях та аналогічних установок. Вони розраховані на використання не навченими спеціально людьми та не потребують обслуговування.

Технічні характеристики:

Найменування параметру	Значення
Кількість полюсів	1P
Наявність захисту від надструмів у полюсах	у всіх полюсах
Номінальна робоча напруга змінного струму Ue, B	230/400
Номінальна робоча напруга постійного струму на один полюс, B	60
Номінальна частота, Гц	50
Номінальний струм ln, А	80
Номінальна імпульсна витримувана напруга Uimp, B	6000
Номінальна найбільша відключаюча здатність Icn, A	10000
Механічна зносостійкість, циклів В-О, не менше	20000
Електрична зносостійкість, циклів В-О, не менше	6000
Приєднувальна здатність контактних затискачів, мм²	4÷35
Характеристика спрацьовування від надструмів, тип	C
Маса одного полюса, кг, не більше	0,62
Можливість приєднання до контактних затискачів сполучних шин	PIN (штир)
Зусилля затягування гвинтів контактних затискачів при використанні викрутки, Н-м	2
Клас захисту	0
Ступінь захисту	IP 20
Діапазон робочих температур	від -40 до +50 °С
Режим роботи	тривалий
Ремонтопридатність	неремонтопридатний
Термін служби, років, не менше	15
Гарантійний термін, років	1

Габаритні розміри:



Електрична схема:
