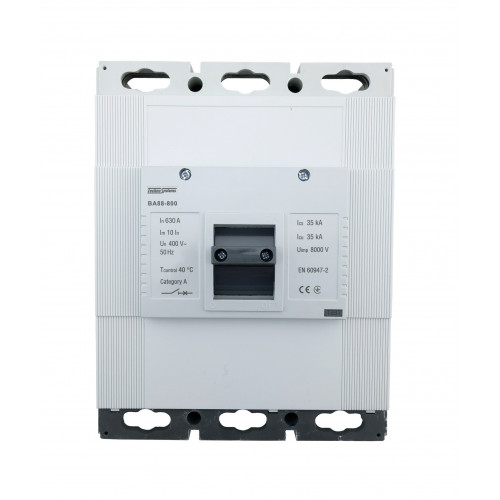

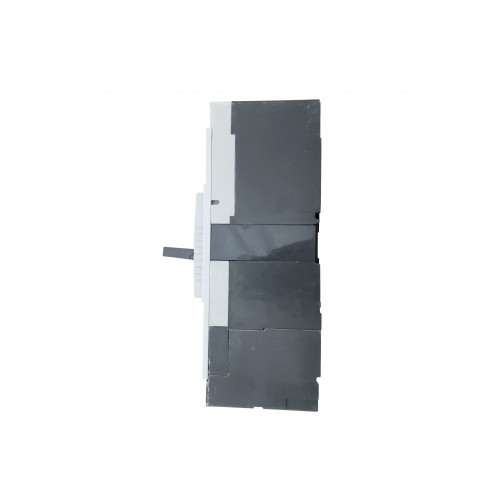

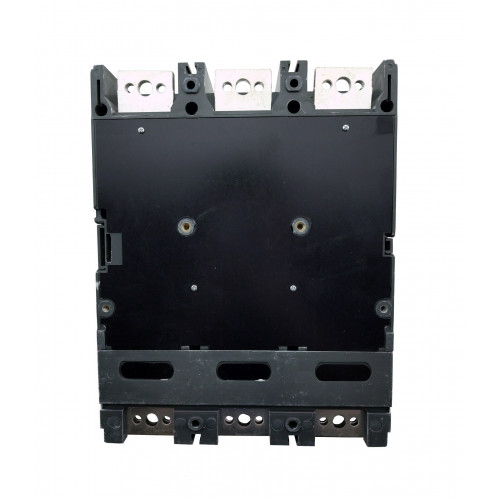

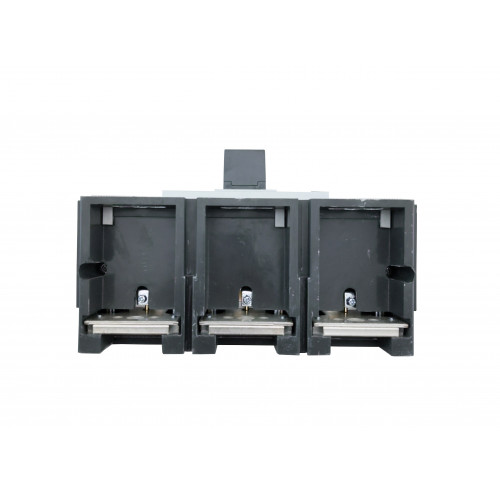

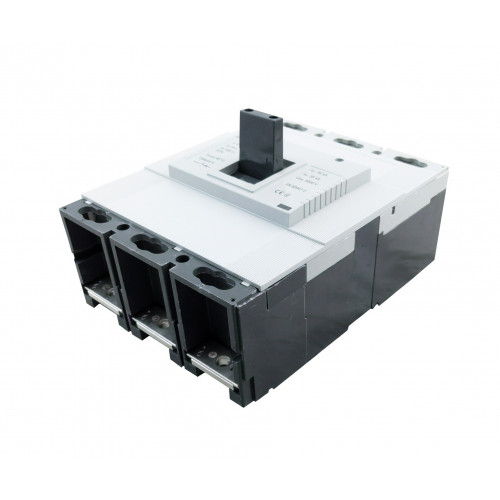

Выключатель автоматический ВА88-800 3Р 630А 35кА TNSy

Силовий автоматичний вимикач ВА88-800 3Р 630А 35кА торгової марки Techno Systems - призначений для проведення струму в нормальному режимі та відключення надструмів при коротких замиканнях та перевантаженнях, а також для нечастих (до 30 разів на добу) оперативних включень та відключень електричних кіл у трифазних електричних мережах змінного струму напругою до 400 В частотою 50 Гц та номінальним струмом 630А.

- Виріб відповідає Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині ДСТУ EN 60947-2:2015, ДСТУ EN 60898-1:2014.

- Вимикачі мають кліматичне виконання УХЛ3. Діапазон робочих температур становить від -40 до +60 °С. Навколишнє середовище не вибухонебезпечне, яке не містить агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію, не насичена струмопровідним пилом та водяними парами. При відсутності безпосереднього впливу ультрафіолетового випромінювання.

- Ступінь захисту: корпуса вимикача – IP30, з боку контактних затискачів – IP00.

Технічні характеристики:

Найменування параметру	Значення
Номінальний струм (уставка телового розчіплювача) ln, А	630
Кількість полюсів	3
Номінальна відключаюча здатність Icu при 400 50 Гц, кА	35
Виконання	стаціонарне
Тип розчіплювача	тепловий, електромагнітний
Номінальна робоча напруга, В	400
Тип виробу/компонента	вимикач автоматичний у литому корпусі
Тип підключення силового електричного ланцюга	гвинтове з'єднання
Частота мережі, Гц	50
Ступінь захисту, IP	30
Діапазон уставки струму розчеплення, А	630
Номінальна гранична найбільша відключаюча здатність lcs, кА	35
Номінальна імпульсна напруга, що витримується, кВ	8
Номінальна напруга ізоляції Ui, В	690
Діапазон регулювання без затримки спрацювання розчеплювача короткого замикання, А	4000
Наявність електронного розчеплювача	ні
Підходить для монтажу на DIN-рейку	ні
Тип елемента керування	тумблер
Номінальний тривалий струм Iu, А	630
Механічна зносостійкість, циклів В-O, не менше	6300
Електрична зносостійкість, циклів В-O, не менше	2000
Срок служби років	15
Гарантійний термін, років	5

Габаритні розміри, мм:



В комплектацію входять:

• Наконечник-перехідник



• Міжфазні перегородки



• Гвинти та гайки для приєднання зовнішніх провідників



• Гвинти та гайки для кріплення на монтажну панель
