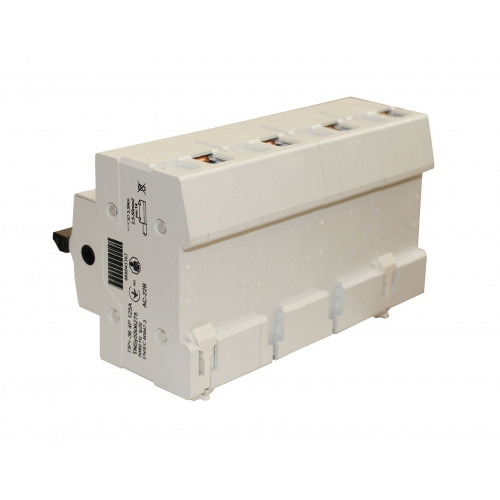

Перемикач-роз'єднувач ПРт-36 "1-0-2" 4Р 125А TNSy

 Найменування параметру

 Значення

 Номінальна робоча напруга, В

 230/400

 Номінальна частота, Гц

 50

 Номінальний робочий струм, Iе, А

 125

 Номінальний короткочасно витримуючий струм на протязі 1с Icw, A

 24 Ie

 Кількість полюсів

 4P

 Категорія застосування

 АС-22B

 Напруга ізоляції, Ui, В

 500

 Номінальна імпульсна напруга (1,2/50), що витримується, Uimp, кВ

 4

 Діелектричний тест напругою промислової частоти, кВ (протягом 1 хв)

 8000

 Електрична зносостійкість, циклів Увімк/Вимк, не менше

 10 000

 Механічна зносостійкість, циклів Увімк/Вимк, не менше

 30 000

 Максимальний переріз приєднуваного дроту, мм²

 6 для багатожильного, 10 для одножильного

 Зусилля затягування контактних затисків, Нм

 1,5

 Ступінь захисту з боку контактів

 IP 20

 Маса одного полюса, г, не більше

 100

 Діапазон робочих температур, °С

 -25...+40

 Група умов експлуатації в частині дії механічних чинників

 М4

 Висота над рівнем моря, м, не більш

 2 000

 Допустима відносна вологість при 25 °С (без конденсації), не більш

 80 %

 Міра забруднення навколишнього середовища

 2

 Робоче положення в просторі

 вертикальне, горизонтальне, з відхиленням не більше 5°

 Монтаж

 на DIN-рейці 35 мм

 Срок служби

 7 років

 Гарантійний термін

 1 рік
